摘要：为实现“双碳目标”（2030年碳达峰、2060年碳中和），我国正加速能源绿色低碳转型。分布式光伏发电因其高效、灵活特性成为关键路径。本项目采用3.52MW屋顶光伏系统，通过“自发自用、余电上网”模式实现能源优化，并基于10kV中压并网技术保障电网安全。
一、系统架构与关键设备功能

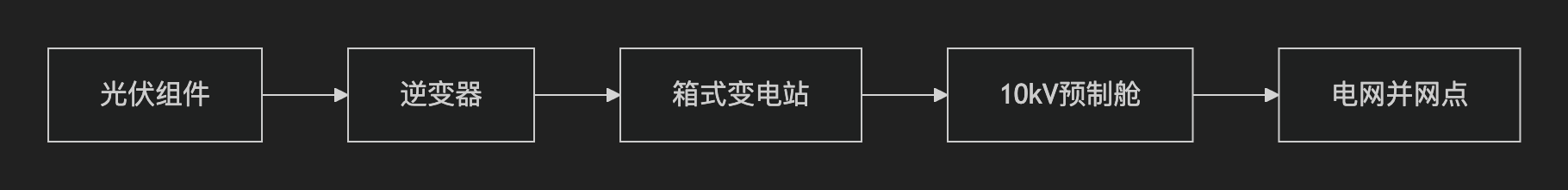

1. 一次系统拓扑（核心路径）
光伏发电→升压→并网→电网交互
2. 设备功能详解
| 设备名称 | 核心功能 | 技术参数要求 |
|---|---|---|
| 光伏组件 | 光能→直流电转换 | 转换效率≥21%，抗PID衰减，温度系数≤-0.3%/℃ |
| 组串式逆变器 | DC→AC转换，MPPT跟踪 | 欧洲效率≥98.5%，THDi≤3%，孤岛保护动作时间＜0.2s |

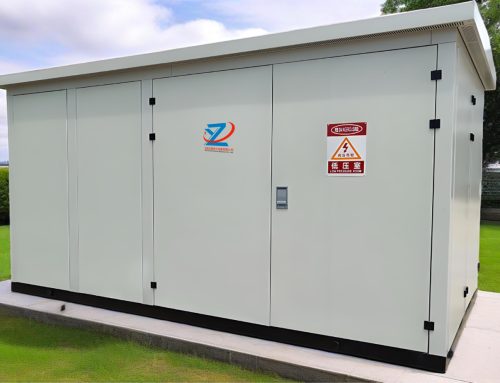

| 箱式变电站 | 低压(0.4kV)→中压(10kV)升压 | 干式变压器效率≥98%，防护等级IP54，集成温控与瓦斯保护 |
| 预制舱高压柜组 | 电能汇集、保护及监控 | 包含： – 光伏集电柜：多回路进线汇集 – 计量柜：双向电能计量(0.5S级) – PT柜：电压监测与保护 – 并网柜：并网开关与继电保护 |
| 光纤差动保护装置 | 纵联电流差动保护，故障快速切除 | 动作时间≤35ms，支持IEC 61850协议 |
| 防孤岛保护装置 | 检测电网失压并快速解列 | 动作时间≤2s，符合GB/T 19964-2012 |
| 电能质量监测装置 | 实时监测谐波、电压暂降/闪变等 | 满足IEC 61000-4-30 A级标准，电压精度±0.2% |
二、核心设备技术解析
1. 保护装置的关键作用
-
光纤差动保护：
- 采用同步采样技术，检测两侧电流矢量差，实现全线速动保护（故障切除时间＜100ms）。
- 典型应用场景：光伏集电线路、并网点联络线。
-
防孤岛保护：
- 多判据融合（主动频率扰动+被动电压谐波检测），防止非计划性孤岛运行。
- 动作逻辑：电网失压→闭锁逆变器→跳开并网断路器（双重保障）。
2. 电能质量治理要求
| 监测参数 | 国标限值 | 治理措施 |
|---|---|---|
| 电压谐波畸变率 | THDu≤4% (10kV) | 加装APF有源滤波器 |
| 电压偏差 | ±7% 额定电压 | 箱变有载调压开关 |
| 频率波动 | 50Hz±0.2Hz | 逆变器频率跟随模式 |
三、系统监控与运维保障
1. 光伏电站监控平台功能
-
全景监视：
- 一次系统动态拓扑着色（红色：故障，黄色：告警）
- 实时显示发电功率曲线、PR性能比
-
智能告警：
- 分级推送（短信/平台弹窗），关联故障录波数据
-
能效分析：
- 自发自用率、CO₂减排量统计

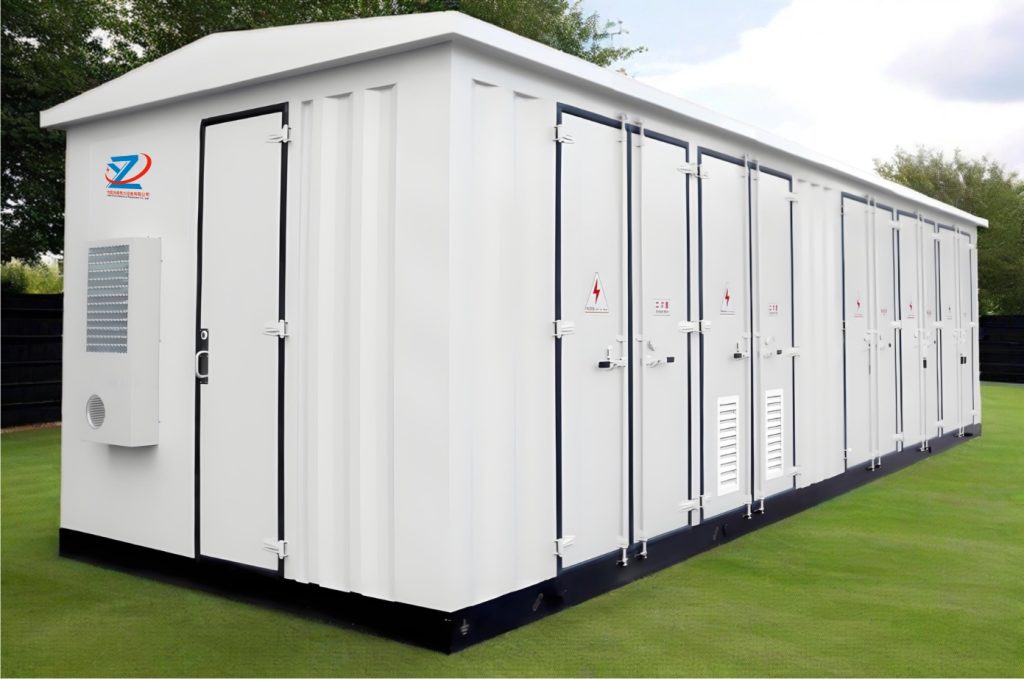

2. 预制舱设备布置规范
关键间距要求：
- 柜前操作通道≥1.5m
- 屏柜间距≥0.8m（散热需求）
- 接地铜排截面≥120mm²
四、技术选型指南
设备选型三原则
-
安全性
- 高压开关柜：额定短路开断能力≥25kA（例：施耐德SM6系列）
- 电缆：阻燃等级C1（如YJV22-8.7/15kV）
-
兼容性
- 保护装置需支持IEC 61850规约（与调度系统无缝对接）
-
全生命周期成本
- 变压器空载损耗≤0.5%，25年运维成本降低30%
10kV分布式光伏并网系统的可靠性取决于：
- 设备级：防孤岛保护与差动保护的协同动作时间差＜50ms
- 系统级：电能质量在线监测+主动治理装置联动
- 运维级：基于PR值（性能比）的预防性维护策略
参考文献[1] GB/T 19964-2012 光伏发电站接入电力系统技术规定[2] Q/GDW 617-2011 光伏电站接入电网技术规定[3] IEC 61850 电力自动化通信网络与系统
